Piano fresato con griglia modulare, reversibile, indurito con processo di nitrurazione anti-ossidazione ed antiaderenza per le scorie passanti.
Rapidità di aggancio e bloccaggio su ogni punto, ideale nelle piccole produzioni e nello sviluppo di nuovi progetti.
Utile scaffalatura inferiore con ripiano intermedio e pannelli con foratura modulare per la custodia degli accessori.
Dotato di 4 ruote girevoli per i piccoli spostamenti dentro l’officina e di 4 piedini registrabili per la messa in bolla e lo stazionamento durante l’uso.

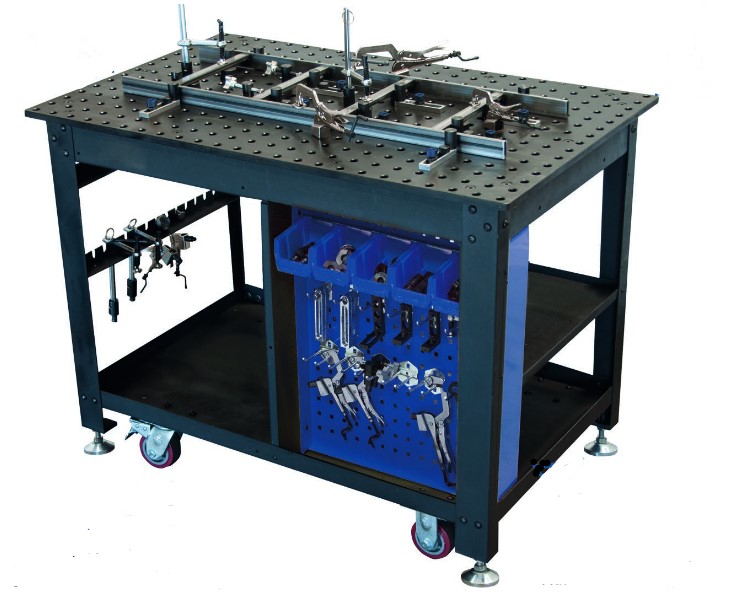

Il nuovissimo banco modulare mobile per saldatura, modello DYMA completo di utensili componibiIi è disponibile in due versioni:
-
2800/66 completo di 66 utensili
-
2800/122 completo di 122 utensili
Dimensioni
- Piano fresato superiore 1.200 x 750 mm
- Spessore del piano 16 mm
- Diametro fori passanti 16 mm
- Interasse orizzontale / verticale 50 mm
- Altezza dal suolo 910 mm
- Carico statico sostenibile con piedino a terra 680 kg
- Peso lordo imballato 235 kg
2800/66 CON 66 UTENSILI
DOTAZIONE INCLUSA NEL BANCO ART. 2800/66 CON 66 UTENSILI
- n°2 2801 Strettoio scorrevole a vite dimensioni 150×83 mm, guida 16×8 mm,
terminale cilindrico 16 mm - n°2 2802 Pinza a scatto apertura 60 mm terminale cilindrico Ø 16 mm
- n°2 2803 Pinza a scatto apertura 100 mm terminale cilindrico Ø 16 mm
- n°2 2804 Morsetto laterale corsa 38 mm
- n°2 2805 Morsetto magnetico universale a V
- n°8 2806 Braccetto di bloccaggio diritto in alluminio 121,2x25x11,5 mm
- n°2 2807 Braccetto di bloccaggio a squadra 41x91x30 mm
- n°2 2808 Braccetto di bloccaggio a squadra 91x91x30 mm
- n°4 2809 Distanziale per bloccaggio a V Ø 38×11,5 mm H
- n°2 2810 Bloccaggio universale a V Ø 40×22,6 mm H
- n°12 2811 Disco magnetico di fermo Ø 40×11,5 mm H
- n°10 2812 Perno di giunzione a sfera, capacità 22-27 mm
- n°2 2813 Perno cilindrico di posizionamento Ø 16×33,5 mm H
- n°4 2814 Perno di arresto Ø 25×38 mm H
- n°4 2815 Perno di arresto Ø 25×50 mm H
2800/122 CON 122 UTENSILI
DOTAZIONE INCLUSA NEL BANCO ART. 2800/122 CON 122 UTENSILI
- n°4 2801 Strettoio scorrevole a vite dimensioni 150×83 mm, guida 16×8 mm,
terminale cilindrico 16 mm - n°2 2803 Pinza a scatto apertura 100 mm terminale cilindrico Ø 16 mm
- n°6 2805 Morsetto magnetico universale a V
- n°8 2806 Braccetto di bloccaggio diritto in alluminio 121,2x25x11,5 mm
- n°2 2808 Braccetto di bloccaggio a squadra 91x91x30 mm
- n°4 2809 Distanziale per bloccaggio a V Ø 38×11,5 mm H
- n°20 2810 Bloccaggio universale a V Ø 40×22,6 mm H 2
- n°42 2812 Perno di giunzione a sfera, capacità 22-27 mm
- n°2 2813 Perno cilindrico di posizionamento Ø 16×33,5 mm H
- n°2 2816 Strettoio a colonna con vite 114×83 mm
- n°4 2817 Strettoio a molla con vite 75×83 mm
- n°2 2818 Braccetto di bloccaggio a “c” 50x138x200 mm
- n°2 2819 Braccetto di bloccaggio a squadra 90x150x30 mm
- n°5 2820 Braccetto di bloccaggio a squadra 193x150x30 mm
- n°4 2821 Braccetto di bloccaggio a squadra 300x150x50
- n°2 2822 Braccetto di bloccaggio diritto in acciaio 150 mm
- n°4 2823 Braccetto di bloccaggio diritto in acciaio 200 mm
- n°3 2824 Braccetto di bloccaggio diritto in acciaio 250 mm
- n°4 2825 Bussola di connessione con bloccaggio a sfera
- n°2 2826 Bussola di supporto a vite
- n°2 2827 Anello adattatore con spessore 4 mm
2813
2816
2814
2817
2815
Perno cilindrico di posizionamento Ø 16×33,5 mm H
Strettoio a colonna con vite 114×83 mm
Perno di arresto Ø 25×38 mm H
Strettoio a molla con vite 75×83 mm
Perno di arresto Ø 25×50 mm H
2818
2819
2822
2820
2823
Braccetto di bloccaggio a “c” 50x138x200 mm
Braccetto di bloccaggio a squadra 90x150x30 mm
Braccetto di bloccaggio diritto in acciaio 150 mm
Braccetto di bloccaggio a squadra 193x150x30 mm
Braccetto di bloccaggio diritto in acciaio 200 mm
2821
2824
2825
2826
2827
Braccetto di bloccaggio a squadra 300x150x50
Braccetto di bloccaggio diritto in acciaio 250 mm
Bussola di connessione con bloccaggio a sfera
Bussola di supporto a vite
Anello adattatore con spessore 4 mm
2840
2841
2842
Kit di supporto modulare per innesto tubi.
Kit di supporto telescopico per morsa.
Kit flangia modulare laterale.
